Непрерывно транспонированная плоская многожильный провод

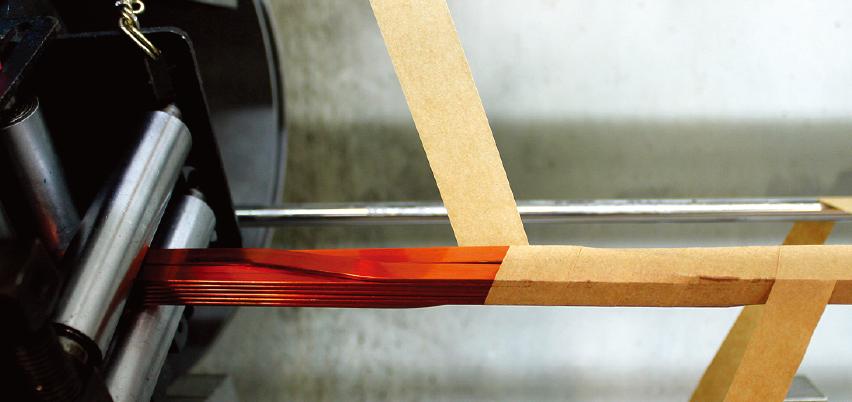

Плоские непрерывно транспонированные кабели (CTC) состоят из ряда прямоугольных проводников с пленочной изоляцией, которые собраны в сборки и обычно
Покрыт слоем изоляционного материала
Транспонированные плоские проводники CTC снижают электрические потери, повышают механическую прочность и сокращают время намотки по сравнению с традиционным прямоугольным проводом. Это также повышает эффективность за счет уменьшения толщины эмали.
Этот продукт снижает дополнительные потери на циркулирующий ток и потери на вихревые токи, вызванные магнитным полем утечки.Он также имеет преимущества, заключающиеся в повышении механической прочности обмотки и экономии времени намотки.

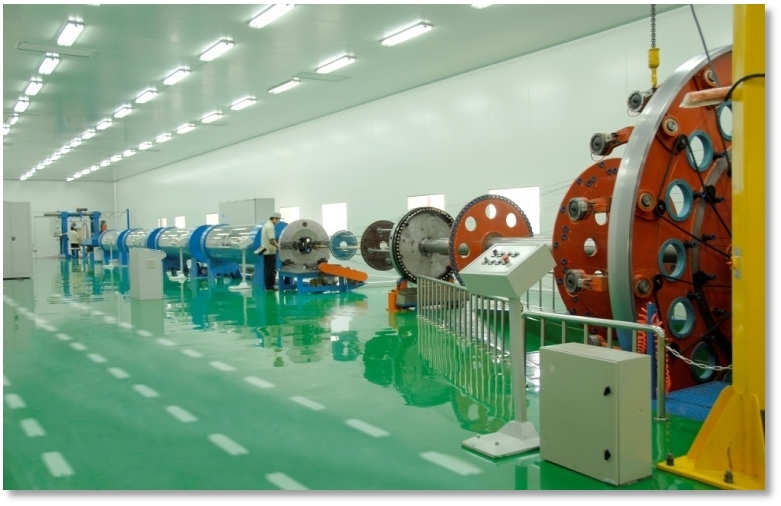

Тяньцзинь Жуюань использует оборудование для транспозиции, импортированное из Европы. Транспозиционная головка имеет высокий уровень автоматизации. Она обладает преимуществами самооткрытия, простоты управления, высокой точности транспозиции, компактной структуры и меньше подвержена влиянию самого проводника, что делает транспозиция плоской проволоки. Качество проволоки более надежное.
Области применения
Большой масляный силовой трансформатор,
Реактор
Обмотки сухих трансформаторов большой мощности
| проект | один плоский провод | Транспозиционный плоский провод CTC |
| Тип продукта | Транспозиционный провод с бумажной изоляцией, эмалированный ацеталем.
Безбумажный транспозиционный провод, покрытый ацеталевой эмалью Транспозиционный провод термостойкий эмалированный |
|
| толщина | 1.00~3.50mm | Max.28mm |
| ширина | 3.00~12.50mm | Max.80mm |
| соотношение сторон | 2~7 | ≤6 |
| Производственный ассортимент | 5-87根 | |
| Уровень термостойкости | B/F/H/C | |
()
