Непрерывно транспонированный кабель Плоский медный провод
Каждый продукт с транспонированными проводниками из плоских проводов изготавливается в соответствии с требованиями заказчика, поэтому нам необходимо хорошо общаться с вами по вопросам проектирования.
Ниже представлен наш ассортимент продукции

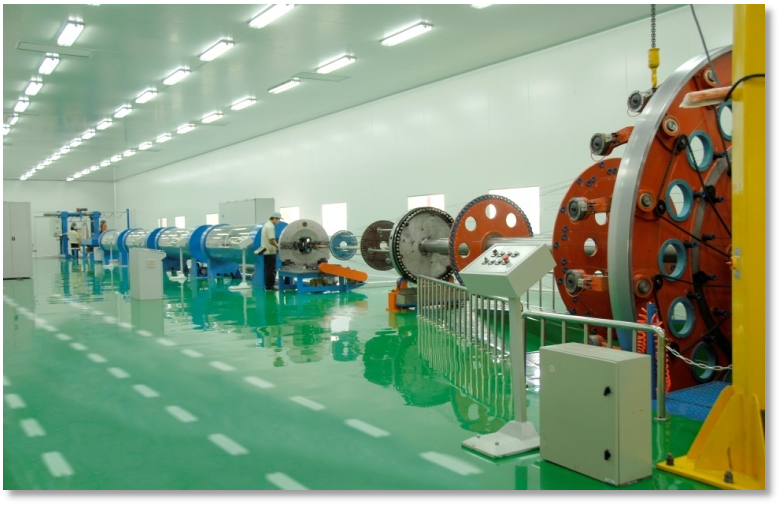

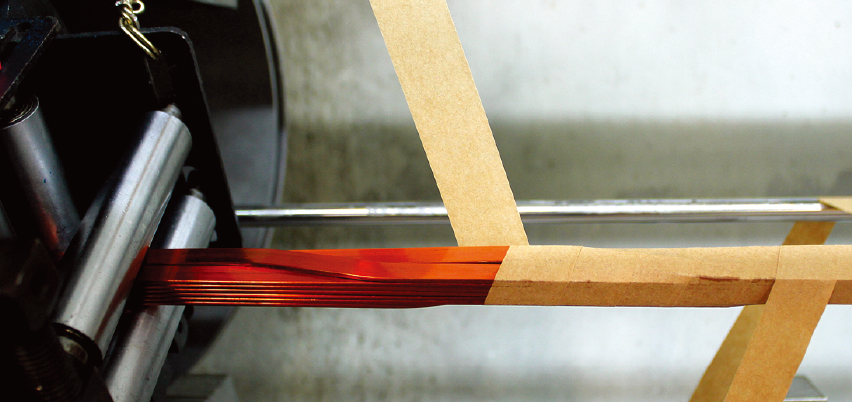

Тяньцзинь Жуюань использует оборудование для транспозиции, импортированное из Европы. Транспозиционная головка имеет высокий уровень автоматизации. Она обладает преимуществами самооткрытия, простоты управления, высокой точности транспозиции, компактной структуры и меньше подвержена влиянию самого проводника, что делает транспозиция плоской проволоки. Качество проволоки более надежное.
| имя
|
модель
Product Model |
Устойчивость к температуре оценкаTemperature Index |
Производственный ассортимент
Product Range |
Производительность и использование продукта
Properties and Application |
|
| Транспонированная проволока (медь)
|
Транспозиционный провод с бумажной изоляцией, эмалированный ацеталем.
|
H | B/F/H/C | Однострочный диапазон
толщина 1.00~3.50mm ширина 3.00~12.50mm 5~87 корней 5-87 Strips |
Это уменьшает дополнительные потери циркулирующего тока и потери на вихревые токи, вызванные магнитным полем утечки, а также имеет преимущества улучшения механической прочности обмотки и экономии времени намотки.
В основном используется для изготовления обмоток больших масляных силовых трансформаторов, реакторов и сухих трансформаторов большой мощности.
|
| Безбумажный транспозиционный провод, покрытый ацеталевой эмалью
|
HK/HW/HU | ||||
| Транспозиционный провод термостойкий эмалированный
|
HF/HX | ||||
Для одного плоского провода обычно используются следующие лакокрасочные пленки:
Эмалированный провод может быть изолирован в соответствии с тепловыми требованиями трансформатора: поливинилацеталь класса 120 в соответствии с IEC 60317-18.
Полиэфиримид с полиамидимидным покрытием, класс 200 IEC 60317-29.
Оба типа эмали оцениваются как 1-й или 2-й класс.
Эпоксидная смола Покрытие эпоксидной смолой может повысить механическую прочность и улучшить устойчивость к короткому замыканию. Высокая прочность сцепления, минимум 7 МПа.
Отличная термостойкость
Гладкая поверхность
Стадия B имеет длительный срок хранения.
Кроме того, для внешней изоляции проводов транспозиции CTC обычно используются следующие материалы:
картон
Бумага Денисона 22HCC
бумага высокой плотности
Бумага для термообновления
гофрированная бумага
Номекс бумага
Полиэфирная пленка (ПЭТ)
Бумага из эпоксидной смолы
стеклянное переплетение
полиэфирная сетка
()
