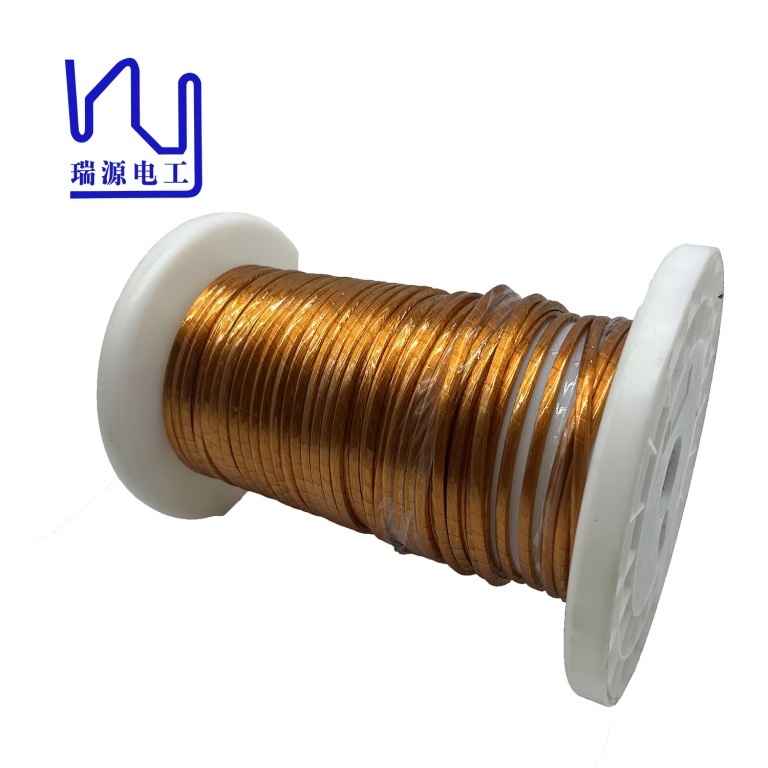

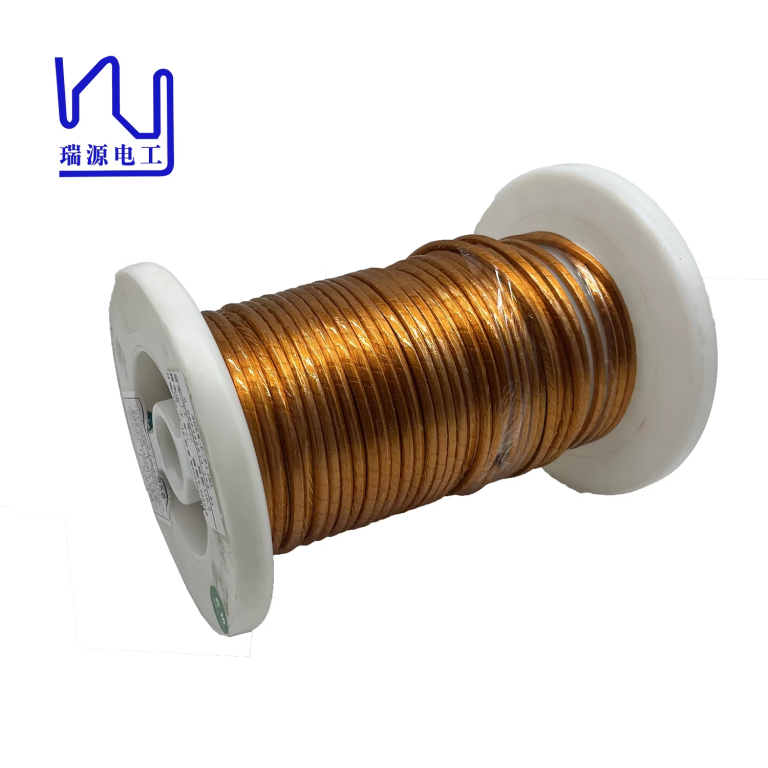

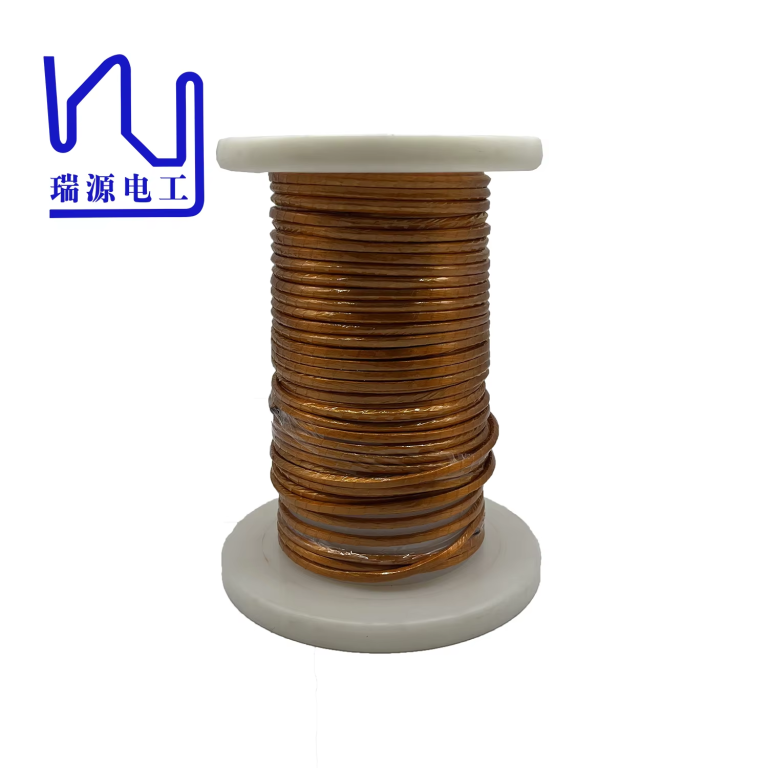

Индивидуальные плоские или прямоугольные многопроволочные эмалированные медные провода с пленочным покрытием для трансформаторов
Индивидуальные плоские или прямоугольные многопроволочные эмалированные медные провода с пленочным покрытием для трансформаторов
Провода с пленочной изоляцией представляют собой обмоточные провода с одним или несколькими слоями дополнительной пленочной изоляции, обмотанной с определенной степенью перекрытия на поверхности эмалированных проводов, обладают повышенной устойчивостью к напряжению, высокой механической прочностью, с рабочим напряжением макс. до 1 000Vrms, рабочей частотой до 500 кГц, могут широко использоваться в различных типах высокочастотного и высоковольтного оборудования электропитания. Плоский или прямоугольный обмоточный провод с пленочной изоляцией изготавливается на основе обычного обмоточного провода с пленочной изоляцией путем прессования для придания плоского или квадратного сечения. Помимо характеристик обычного провода с пленочной изоляцией, он также может уменьшить зазор между витками обмотки трансформатора, благодаря чему трансформатор получает высокий коэффициент заполнения.
Плоский или прямоугольный обмоточный провод с пленочной изоляцией имеет прямоугольное или квадратное сечение, коэффициент заполнения очень высок, может полностью использовать пространство обмотки, по сравнению с круглым сечением, коэффициент заполнения плоского или квадратного обмоточного провода может быть увеличен на 20%, и поэтому широко используется в индукционных плитах, радиочастотных трансформаторах, радиочастотных датчиках и электродвигателях. В существующем производстве плоских или прямоугольных обмоточных проводов с пленочной изоляцией сначала скручивают медные проволоки, затем прессуют их. Процесс скручивания и процесс прессовки выполняются отдельно, что приводит к низкой эффективности производства.
Особенности *Увеличение коэффициента заполнения на 20%.
*Постоянная характеристика намотки, требующая строгих допусков на размеры и хорошей гибкости.
*Приемлемо изготовление на заказ.
*Минимизирует потери мощности из-за «скин-эффекта».
*Превосходные характеристики «Q» на высоких частотах.
*Уменьшает потери на вихревые токи, обеспечивает меньшее эквивалентное сопротивление и облегчает проектирование высоковольтных и высокоомных катушек.
Применение: Высокочастотные индукторы и трансформаторы, инверторы, коммуникационное оборудование, ультразвуковое оборудование, гидролокационное оборудование, теле-и радиоаппаратура, оборудование индукционного нагрева. В связи с новым интересом к беспроводной зарядке, индукционные зарядные устройства
Для оказания поддержки вашим проектам R&D, наша профессиональная техническая команда готова помочь вам, и мы принимаем заказ на небольшое количество, минимальный MOQ составляет 10 кг-50 кг, в зависимости от модели.
Наши продукты прошли различные сертификации: ROHS/UL/SGS/ISO9001: 2008
Критерии: IEC/JIS/NEMA
| Диаметр одиночного провода (мм) | 0.04-1.00 |
| Число скручиваемых проволок | 2-8000 |
| Макс. окончательный наружный диаметр (мм) | 12 |
| Категория изоляции | 130/155/180 |
| Тип лаковой пленки | Полиуретан |
| Материал пленки | Полиэфирная пленка ПЭТ | Политетрафторэтиленовая пленка F4 | Полиимидная пленка PI | Сополимер этилентетрафторэтилена ETFE | |||
| Тип пленки | Только основной металл | 基材胶层复合
Ламинирование основного металла и пластикового слоя |
Ламинирование основного металла и самоклеящегося слоя | ||||
| Класс UL пленки | Пленка ПЭТ | Макс. Класс 155 | Пленка ПI | Макс. Класс 220 | |||
| Степень перекрытия пленок | Макс. 75% | ||||||
| Напряжение пробоя В | ＞7000 | ||||||
| Цвет | Натуральный/белый/золотой | ||||||
| Размеры катушек | PT-15 PT-25 PN500 | ||||||
