Индивидуальные плоские или прямоугольные многопроволочные эмалированные медные провода с пленочным покрытием для трансформаторов
Плоские/прямоугольные обмоточные, многопроволочные электромагнитные провода для инверторов, с индивидуальными размерами
Плоские/прямоугольные обмоточные, многопроволочные электромагнитные провода для инверторов, с индивидуальными размерами Каждая жила плоского или прямоугольного многопроволочного электромагнитного провода имеет эмалевую изоляцию и все проволоки скручиваются вместе в прямоугольную форму, чтобы каждая проволока могла быть размещена на поверхности проводника. Затем проволоки скручиваются в пучок таким образом, чтобы каждая проволока проводила одинаковое количество времени в середине и снаружи пучка. Это позволяет создать несколько одинаковых электрических путей для электрической энергии, что снижает удельное сопротивление поверхности.

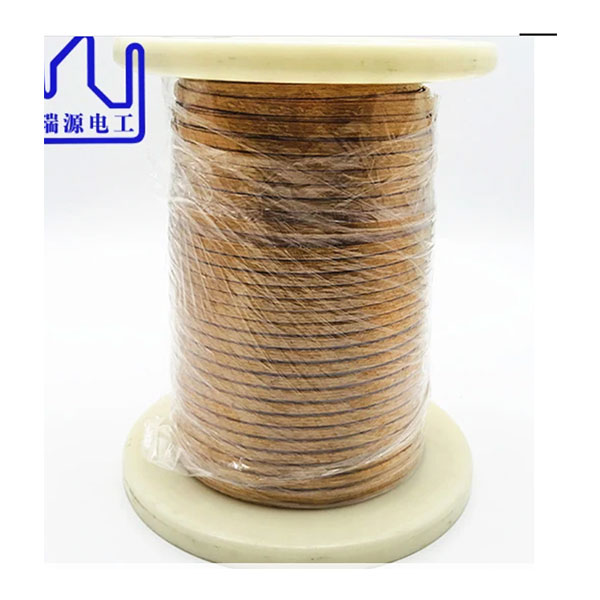

Этот плоский обмоточный провод с пленочным покрытием 3uewF PI 0,05 мм *4 369 является индивидуальным продуктом по заказу. Это электромагнитный провод с дополнительной изоляцией из синтетической пленки или пленки из других материалов, обмотанной на поверхность эмалированного обмоточного провода с определенной степенью накладывания (53%), имеет сечение 4, 10 мм*3, 90 мм и используется заказчиками в инверторах.
Высокочастотные индукторы и трансформаторы, инверторы, коммуникационное оборудование, ультразвуковое оборудование, гидролокационное оборудование, теле-и радиоаппаратура, оборудование индукционного нагрева. В связи с новым интересом к беспроводной зарядке, индукционные зарядные устройства
Для оказания поддержки вашим проектам R&D, наша профессиональная техническая команда готова помочь вам, и мы принимаем заказ на небольшое количество, минимальный MOQ составляет 10 кг-50 кг, в зависимости от модели.
Наши продукты прошли различные сертификации: ROHS/UL/SGS/ISO9001: 2008
Критерии: IEC/JIS/NEMA
Место происхождения: Китай
Марка: Ruiyuan
Тип лаковой пленки PEW/UEW/EIW
Тип продукта: Изолированный
Название продукта: Плоский/прямоугольный электромагнитный провод
Пример модели продукта: 3uewF PI 0,05 мм*4 369
Certification
IEC/NEMA/JIS/RoHS/ISO
Жаропрочность: 130-220°C
Размер: 24-44awg
Проводник: Медь
Количество проволок: 2-3000
Цвет: Натуральный цвет/на заказ
Specification 3uewF PI 0.05mm*4369
| NO. | Общие сведения о компании | Технические запросы | Результаты испытаний | Iii. Выводы и рекомендации |
| 1 | Диаметр проводника | 0.050±0.003 mm | 0.047-0.050 | Все в порядке. |
| 2 | Внешний диаметр проводника | 0.052-0.060mm | 0.055-0.058mm | Все в порядке. |
| 3 | По ширине | MAX 4.1mm | 3.90-4.10mm | Все в порядке. |
| 4 | Толщина стенок | MAX 3.9mm | 3.78-3.90mm | Все в порядке. |
| 5 | Основные направления деятельности | 4369 | (54*4+53)*17 | Все в порядке. |
| 6 | Поворот в сторону | 110±20 | 110 | Все в порядке. |
| 7 | Напряжение разрыва цепи | Min 3500V | 5000-5200V | Все в порядке. |
| 8 | Сопротивление проводников | ≤ 0.002344Ω/m | 0.00216Ω/m | Все в порядке. |
| 9 | Перекрытие в % | ≥ 50 | 54-55 | Все в порядке. |
| Обратите внимание:Продукт соответствует требованиям RoHS | Iii. Выводы и рекомендации：
Утвержденные должности |
|||
